Fogaskerék-szivattyú
A hidraulikus berendezésekben elterjedt fogaskerék-szivattyú felépítése egyszerű, működése megbízható. Működéséhez nincs szükség szelepekre és a folyadékszállítás is sokkal egyenletesebb, mint a dugattyús szivattyúknál. Készítenek csak külső fogazású és külső-belső fogazású szivattyúkat egyaránt. Sebességük miatt különösen alkalmasak széleskörű viszkózus anyagok szállítására.
Ábrák:
Működési elve:
A folyadék a fogak közti résekben a ház fala mentén jut el a szívóoldalról a nyomóoldalra. A szívóhatást eredményező nyomáscsökkenést a szívótérben a fogak között létrejövő egyre nagyobb tér eredményezi. A nyomótérben a fogak ismét egymásba kapaszkodnak, így egyre kisebb lesz a tér, ez eredményezi a nyomásnövekedést, mely a nyomócsőbe áramoltatja a folyadékot.
A szállított folyadék térfogata fordulatonként (a kiszorítási térfogat) nagyjából a két kerék fogak közti térfogatának az összege.
Néhány további előnye:
A folyadékban a helyi nyomás lényegesen alacsonyabb, így a folyadékra ható nyíró erők is kisebbek. A belső fogaskerék-szivattyúk zajszintje is említésre méltóan alacsonyabb.

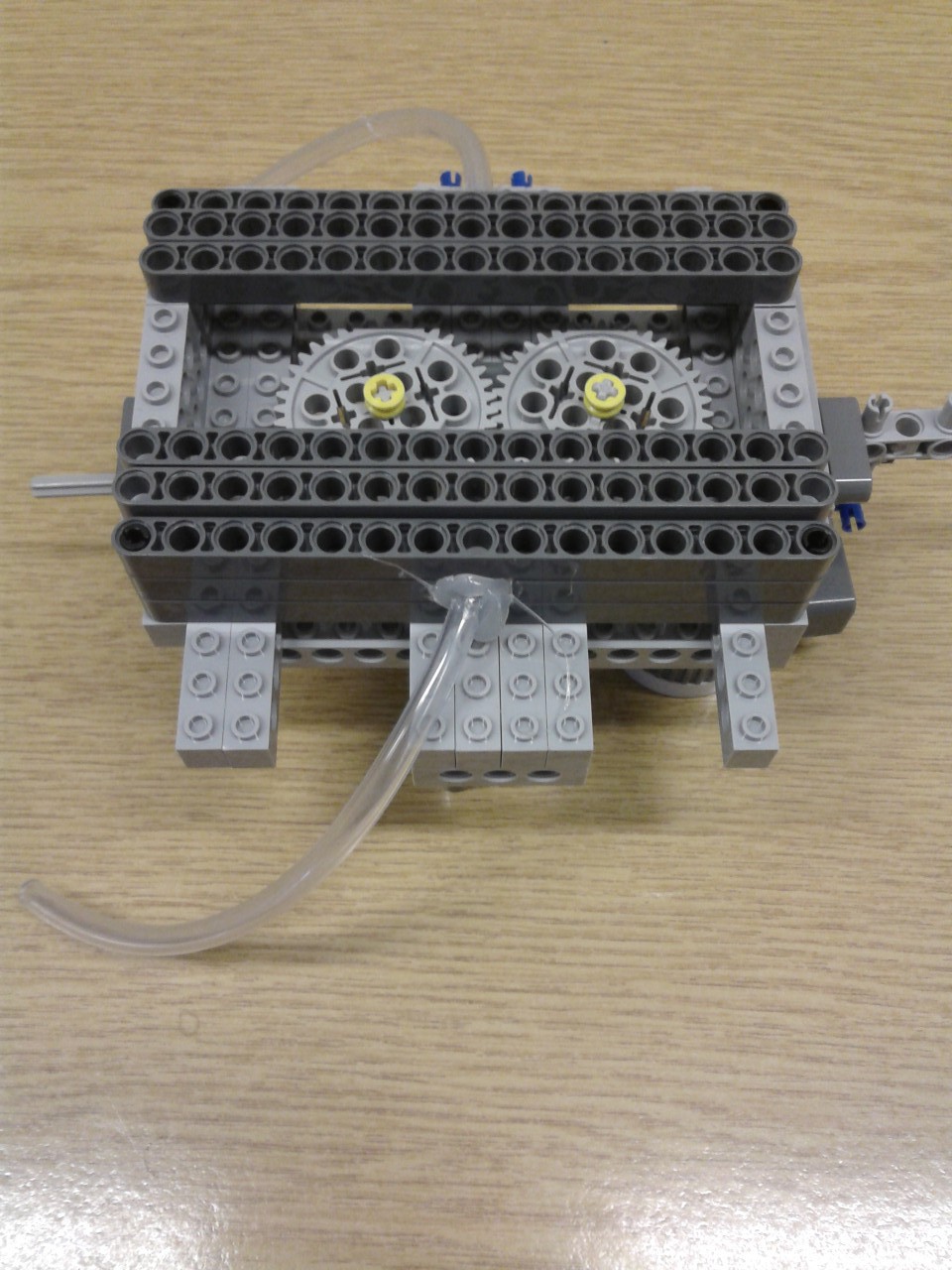

Saját modell:
Saját modell működéséről készült videó:
